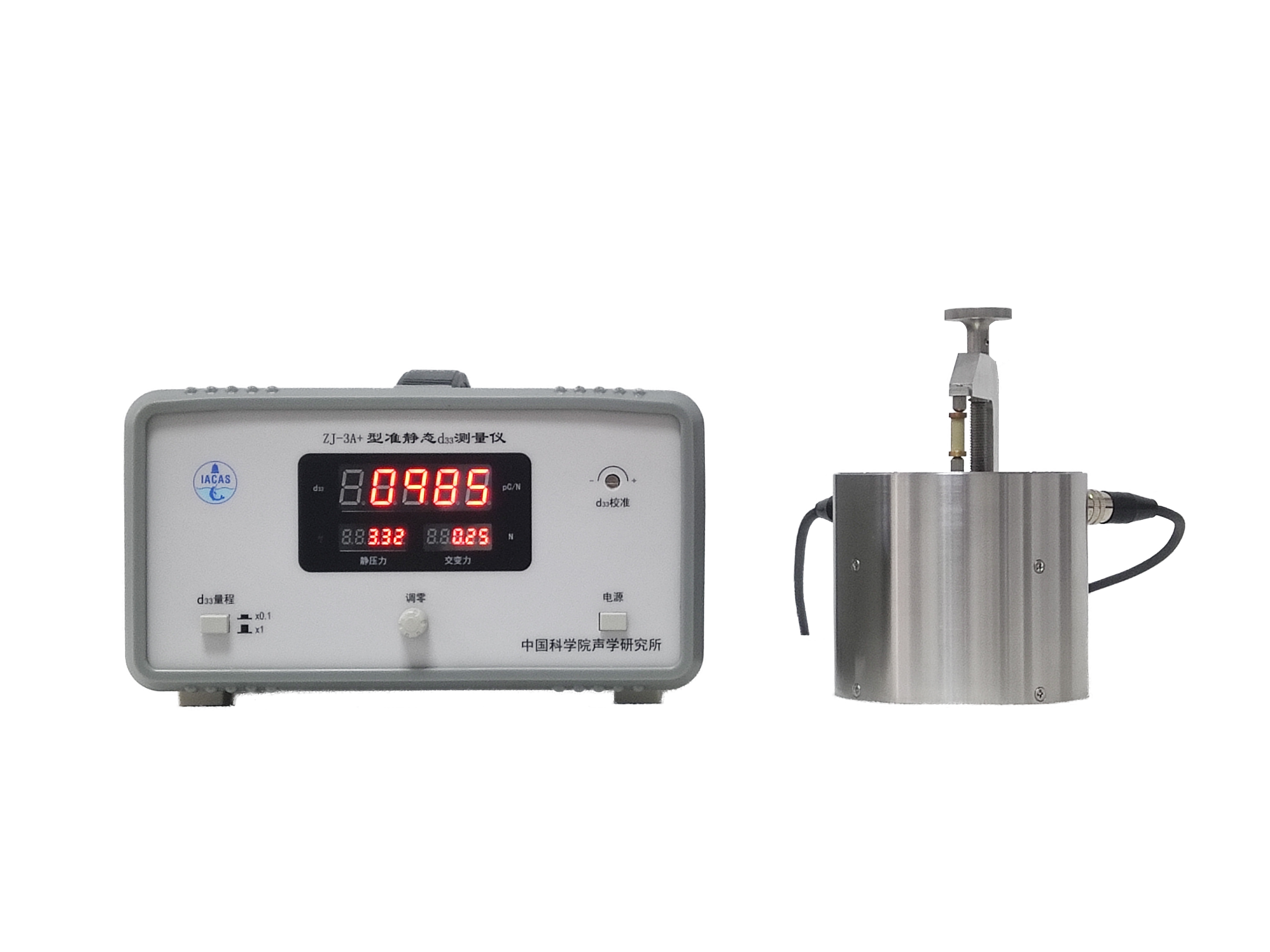

ZJ-3A+型準靜態 d33測量儀

       ZJ-3A+型準靜態 d33 測量儀是中國科學院聲學研究所研制的 ZJ-3AN 和 ZJ-4AN 兩個型號準靜態 d33測量儀的改型升級產品，作為測量壓電材料 d33 壓電常數的常規儀器，為了滿足行業高速發展需求，ZJ-3A+型準靜態 d33 測量儀將 d33 壓電常數的測量范圍，由 ZJ-3AN 型準靜態 d33 測量儀的 2000pC/N 和ZJ-4AN 型準靜態 d33 測量儀的 4000pC/N 提升到 6000pC/N，擴展了儀器的適用范圍。ZJ-3A+型準靜態d33 測量儀還引入了在 ZJ-6 系列準靜態壓電常數測量儀產品中才具備的對被測壓電試樣自動放電保護功能，替代了 ZJ-3AN 和 ZJ-4AN 型準靜態 d33 測量儀的手動放電保護功能，儀器在使用中更加安全可靠。ZJ-3A+型準靜態 d33 測量儀的施力裝置由過去 ZJ-3AN 和 ZJ-4AN 中使用的表面發黑氧化處理的普通 45#鋼材料升級為 304 不銹鋼材料，充分滿足了不同區域各種環境條件下的使用要求。

       最重要的是 ZJ-3A+型準靜態 d33 測量儀采用了目前國內最高端產品 ZJ-6BN 型準靜態 d/g 壓電常數測量儀中的靜壓力監測技術，在施力裝置中安裝了高精度壓力傳感器，可直接監測被測壓電樣品在測量中施加的靜壓力大小，解決了以往測量薄片型、薄膜型壓電樣品時，由于靜壓力無法定量監控而產生的測量誤差問題。

       此外，ZJ-3A+型準靜態 d33 測量儀的顯示輸出，由原來 ZJ-3AN 和 ZJ-4AN 型準靜態 d33 測量儀的 d33壓電常數單參數顯示，擴展為“d33 壓電常數”、“交變力”和“靜壓力”三參數同時顯示，操作鍵也比原來減少了一半，儀器在操作中過程更加簡單方便、測量結果輸出更為直觀全面。

       ZJ-3A+型準靜態 d33 測量儀是在 ZJ-3AN 和 ZJ-4AN 型準靜態 d33測量儀問市二十多年來，根據業內的技術發展需求而進行的一次綜合性改型升級。通過將具有自主知識產權高端產品 ZJ-6BN 的最新技術引進到常規的 d33 測量儀產品中，通過擴展性能和優化操作，使得儀器 d33 壓電常數測量范圍更寬、測量精度更高、操作更簡單。因此，ZJ-3A+型準靜態 d33 測量儀的推出以更高的性價比為業內用戶提供了更優的選擇。

d33 測量分辨率: 1pC/N 和 0 .1 pC/N

d33 測量不確定度: 通常情況±2%至±3%（根據不同測量范圍和被測樣品形狀）

交變力頻率： 110 赫茲

交變力輸出幅度： 0.2-0.3 牛頓（分辨率 0.01 牛頓）

靜壓力可調范圍： 0-10 牛頓（分辨率 0.01 牛頓）

測量輸出結果： d33 壓電常數、靜壓力和交變力幅度直接顯示輸出

放電保護方式：放電提示加自動放電保護雙重保險

電源電壓： AC 220V /20W

規格尺寸及重量：  測量頭 Ф110mm×150mm 4kg

                             儀器 258mm×234mm×137mm 3kg
