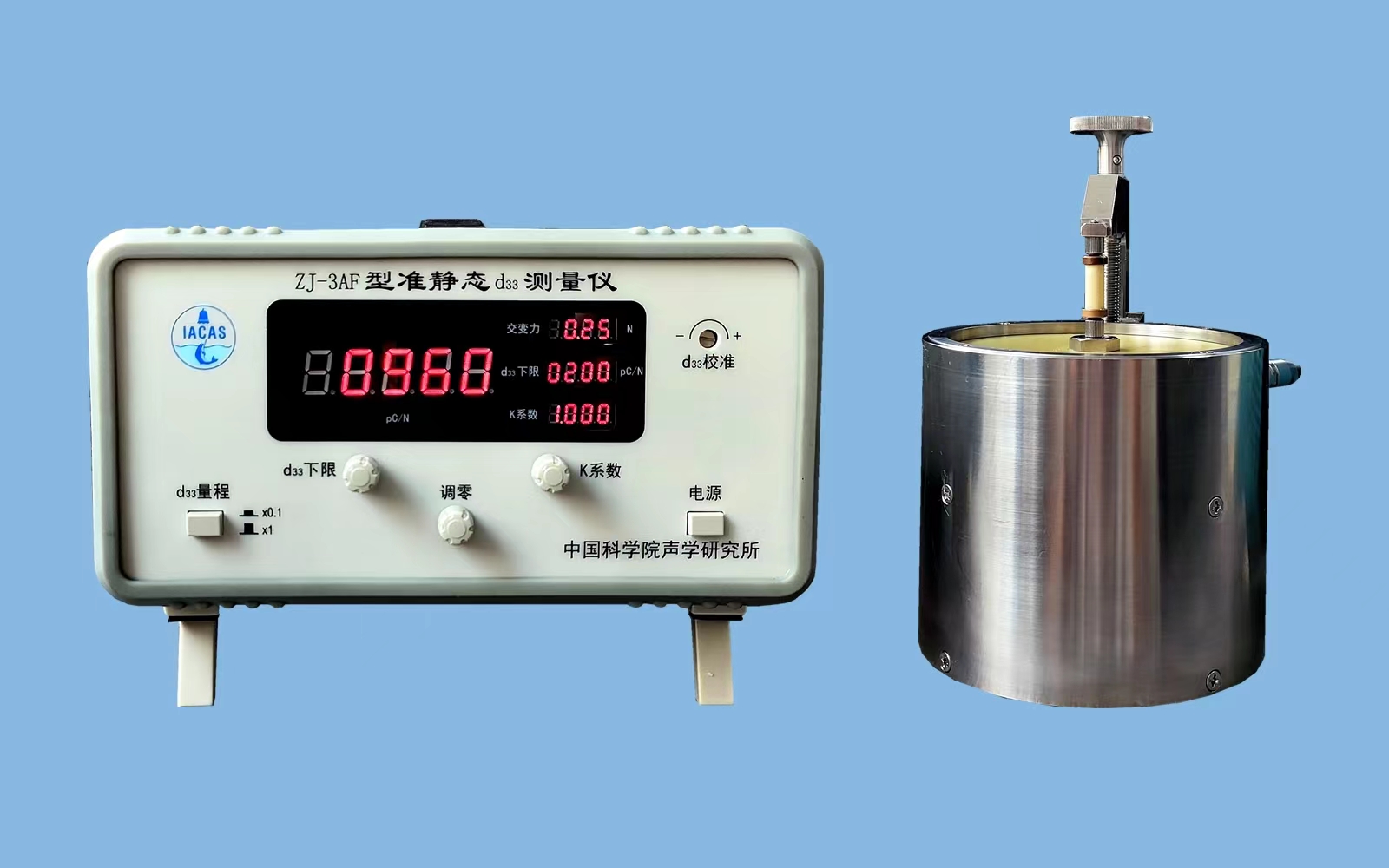

ZJ-3AF型準靜態d₃₃測量?jī)x

    ZJ-3AF型準靜態d₃₃測量?jī)x是中國科學院聲學研究所研制的ZJ-3AN和ZJ-4AN兩個型號準靜態d₃₃測量?jī)x(http://ydyl.china.com.cn/2020-09/25/content_76740196.htm)的升級換代產品，作為測量d₃₃壓電常數的常規儀器，為了適應行業的不斷發展和滿足用戶的實際需求，ZJ-3AF型準靜態d₃₃測量?jī)x將d₃₃壓電常數的最大測量范圍，由ZJ-3AN型準靜態d₃₃測量?jī)x的2000pC/N和ZJ-4AN型準靜態d₃₃測量?jī)x的4000pC/N提升到5000pC/N，在保證測量精度的基礎上，擴展了儀器的適用范圍。ZJ-3AF型準靜態d₃₃測量?jī)x將目前ZJ-3AN和ZJ-4AN型準靜態d₃₃測量?jī)x對被測壓電試樣的手動放電保護功能，升級為自動放電保護功能，儀器在使用中更加安全可靠。此外，ZJ-3AF型準靜態d₃₃測量?jī)x還增加了d₃₃下限設定，測量中對低于d₃₃下限的測量結果自動給出提示；測量中采用新的加力方式，使樣品所受靜壓力基本保持一致，有效提高測量速度，方便對樣品d₃₃壓電常數的批量檢測和篩選。特別是ZJ-3AF型準靜態d₃₃測量?jī)x增加了K系數輸入及自動計算處理功能，不但能直接得到大電容被測樣品的d₃₃修正結果，也可以通過樣品已知的其他參數或選購本系列產品中專用的測量夾具，直接得到壓電電壓g常數和其它方向的壓電應變d常數。ZJ-3AF型準靜態d₃₃測量?jī)x的顯示輸出，由原來ZJ-3AN和ZJ-4AN型準靜態d₃₃測量?jī)x的d₃₃壓電常數單一顯示，升級為“d₃₃測量結果”、“交變力”和“d₃₃下限”和“K系數”四個參數同時顯示，測量結果直觀全面，操作過程簡單方便。

   ZJ-3AF型準靜態d₃₃測量?jī)x是在ZJ-3AN和ZJ-4AN型準靜態d₃₃測量?jī)x問市二十多年來，進行的一次綜合性改型升級，不但可以滿足用戶目前測量d₃₃壓電常數的需要，也為以后儀器性能的進一步擴展和提高預留了空間，ZJ-3AF型準靜態d₃₃測量?jī)x的推出以更高的性價比為業內用戶提供了更優的選擇。

主要性能指標

d₃₃最大測量范圍:   5000pC/N

d₃₃測量分辨率:    1pC/N和0 .1 pC/N

d₃₃測量不確定度:   通常情況±2%至±3%（根據不同測量范圍和被測樣品形狀）

交變力頻率：     110赫茲

交變力輸出幅度：   0.2-0.3牛頓

測量輸出結果：    d₃₃壓電常數、交變力幅度、d₃₃下限、K系數直接顯示輸出

放電保護方式：    放電提示加自動放電保護雙重保險

輔助功能：       d₃₃測量結果低于設定值提示、大電容樣品d₃₃測量結果修正輸出

電源電壓：       AC 220V /20W

規格尺寸及重量：   測量頭Ф110mm×150mm  4kg

              儀器258mm×234mm×137mm  3kg
